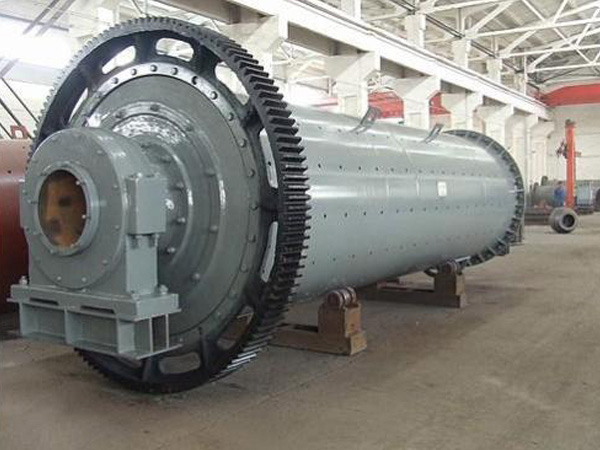

球磨機
磨機主機的軸線應呈水平，在兩端的中空軸大法蘭上頂處測量，高度應一致，有誤差時允許時料端高于出料端1mm。在兩端中空軸座壓蓋處看，中空軸與軸承壓蓋周?chē)目p隙應基本一致，并且內外壓蓋處都應是縫隙基本一致。
傳動部分:
在主機調整好水平以后，方可進行傳動部分的安裝。首先檢查傳動部分組裝的質量情況，主要是檢查小齒輪軸與減速機低速軸的同心情況、檢查減速機高速軸與電機軸的同心情況，并進行必要的調整和緊固。以主機大齒輪為基準，安裝和調整傳動部分。使小齒輪的齒寬比大齒輪的齒面兩邊寬余出均勻一致。使小齒輪的齒面與大齒輪的齒面平等，齒側間隙按最小處留0.25mm（約硬盒香煙包裝紙一層）。從大小齒輪的接觸痕跡看，接觸痕跡應占全長的60%以上，接觸痕跡的高度占到全高的40%左右。 如果接觸痕跡偏向齒面寬度的一端，即表明齒面不平行。如果傳動大齒輪一周有擠死的情況，說明齒輪間隙太小了，應使小齒輪離開大齒輪一點。
故障判斷:
軸承發熱，檢查是否缺油。主機軸承和小齒輪軸軸承加黃油潤滑，減速機加機油潤滑。如果不缺油，檢查各部分的同心度，分別檢查主機和傳動部分。大軸承座與中空軸不同心，造成傳動軸與軸承壓蓋摩擦生熱。減速機與小齒輪軸不同心、減速機與電機不同心，都會造成軸承超負荷運轉而發熱。當中空軸與大軸承座不同心嚴重時，會造成起動困難、運轉時費動力、電機發熱等現象。所以安裝時保證各部分的同心度非常重要。
安裝準備:
球磨機應安裝在牢固的混凝土基礎上。球磨機的基礎設計和施工請參看球磨機總裝圖和基礎圖。為了保證使用過程中球磨機各部件的位置精度不發生大的變化，球磨機的基礎應采用整塊式結構。 混凝土基礎耐壓強度達到75%以上后即可在上面安裝球磨機。在安裝之前應對基礎的質量進行檢驗，要求混凝土沒有影響強度的缺陷，予留孔的數量和位置符合要求，予留孔內無雜物和積水、無油污。采用“地線法”進行安裝作業時，在基礎上表面應予埋“中心標板”。安裝前基礎上畫出所有中心線并在“中心標板”上作出醒目的沖點標記，作為安裝時的中線基準。 吊裝之前應對球磨機分部位全面進行驗收，發現問題及時處理。
球磨機規格和技術參數：
|
規格型號
|
簡體轉速 (r/min) |
裝球量 (t) |
給料粒度 (mm) |
出料粒度 |
產量 (t/h) |
電機功率 (KW) |
重量 (T) |
|
Φ900×1800 |
38 |
1.5 |
≤20 |
0.075－0.89 |
0.65－2 |
18.5 |
3.6 |
|
Φ900×3000 |
38 |
2.51 |
≤20 |
0.075－0.89 |
1.1－3.5 |
22 |
4.6 |
|
Φ1200×2400 |
32 |
3.8 |
≤25 |
0.075－0.6 |
1.5－4.8 |
30-45 |
12.5 |
|
Φ1200×3000 |
32 |
5 |
≤25 |
0.074－0.4 |
1.6－5 |
30-45 |
12.8 |
|
Φ1200×4500 |
32 |
7 |
≤25 |
0.074－0.4 |
1.6－5.5 |
55 |
13.8 |
|
Φ1500×3000 |
27 |
8 |
≤25 |
0.074－0.4 |
2－5.8 |
75-90 |
17 |
|
Φ1500×4500 |
27 |
14 |
≤25 |
0.074－0.4 |
3－6.5 |
90-110 |
21 |
|
Φ1500×5700 |
27 |
15 |
≤25 |
0.074－0.4 |
3.5－8 |
110-132 |
24.7 |
|
Φ1830×3000 |
24 |
11 |
≤25 |
0.074－0.4 |
4－10 |
132-180 |
28 |
|
Φ1830×6400 |
24 |
23 |
≤25 |
0.074－0.4 |
6.5－15 |
210 |
34 |
|
Φ1830×7000 |
24 |
25 |
≤25 |
0.074－0.4 |
7.5－17 |
210-245 |
36 |
|
Φ2200×5500 |
21 |
30 |
≤25 |
0.074－0.4 |
10－22 |
370 |
48 |
|
Φ2200×6500 |
21 |
31 |
≤25 |
0.074－0.4 |
14－26 |
380 |
50 |
|
Φ2200×7500 |
21 |
33 |
≤25 |
0.074－0.4 |
15－29 |
475 |
56 |
|
Φ2400×7000 |
21 |
39 |
≤25 |
0.074－0.4 |
16－33 |
475 |
69 |
|
Φ2400×11000 |
21 |
51.5 |
≤25 |
0.04－0.08 |
16－35 |
630 |
99 |
|
Φ2700×3600 |
21 |
39 |
≤25 |
0.074－0.4 |
16－29 |
475 |
74 |
|
Φ2700×4500 |
21 |
43.5 |
≤25 |
0.074－0.4 |
20－35 |
500 |
80 |
|
Φ3200×4500 |
18 |
65 |
≤25 |
0.074－0.4 |
25-40 |
800 |
137 |
|
Φ2400×13000 |
21 |
65 |
≤25 |
0.045－0.18 |
20-23 |
800-1180 |
116 |
|
Φ2600×13000 |
19.61 |
75 |
≤25 |
0.045－0.18 |
20-32 |
800-1180 |
149 |
|
Φ3000×11000 |
18.08 |
95 |
≤25 |
0.045－0.18 |
25-35 |
1250-1430 |
148 |
|
Φ3200×13000 |
17.8 |
128 |
≤25 |
0.045－0.18 |
30-46 |
1430-1600 |
218 |
